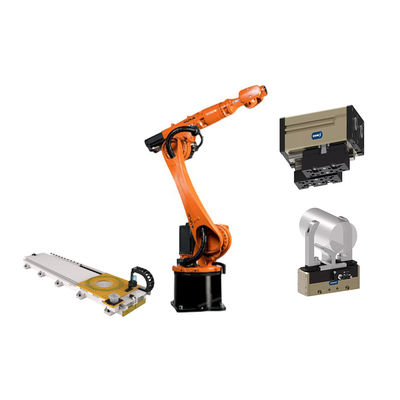

उच्च गुणवत्ता वाले SCHUNK रोबोट ग्रिपर PHL 25-045 रोबोट पार्ट्स

उत्पाद का वर्णन:

सामान्य विनिर्देशः
- चोंच पर स्ट्रोकः45 मिमी
- वजन:1.89 किलोग्राम
- कार्य टुकड़े का अनुशंसित वजन:2.5 किलो
- सिलेंडर वॉल्यूम प्रति डबल स्ट्रोकः107 सेमी3
- अधिकतम अनुमेय उंगली की लंबाई:200 मिमी
- प्रति उंगली अधिकतम स्वीकार्य भार:1 किलो
- आईपी संरक्षण वर्गः41
- न्यूनतम परिवेश का तापमानः5 °C
- अधिकतम परिवेश का तापमानः90 °C
- सटीकता दोहराएंः0.02 मिमी

प्रदर्शनः
- समापन बल:500 एन0 मिमी की उंगलियों की लंबाई के साथः508 N)
- खोलने का बलः500 एन0 मिमी की उंगलियों की लंबाई के साथः508 N)
- बंद होने का समय:0.15 सेकंड
- खुलने का समय:0.15 सेकंड
- क्षण Mx अधिकतमः29 एनएम
- एक क्षण मेरा अधिकतमः120 एनएम
- क्षण Mz अधिकतमः33 एनएम
- अधिकतम अक्षीय बल Fz अधिकतमः1000 एन

परिचालन पैरामीटरः
- न्यूनतम परिचालन दबाव:2 बार
- अधिकतम परिचालन दबाव:8 बार
- नाममात्र परिचालन दबाव:6 बार

विशेषताएं:

पकड़ बल की गणना:कुल पकड बल का गणना प्रत्येक जबड़े पर व्यक्तिगत रूप से लगाए गए बल को जोड़कर की जाती है। स्पष्टता के लिए इन बलों को दूरी P पर मापने पर,कृपया इस चित्र को देखें.

ग्रिपर की उंगलियों की लंबाई को मुख्य अक्ष के साथ संरेखित, संदर्भ सतह से दूरी P तक मापकर निर्धारित किया जाता है।यह लंबाई नाममात्र परिचालन दबाव में परिभाषित अधिकतम से अधिक नहीं होनी चाहिएइस सीमा से अधिक दबाव में किसी भी वृद्धि के लिए उंगली की लंबाई में कमी की आवश्यकता होती है, जो कि नाममात्र स्थिति से दबाव में वृद्धि के अनुपात में होती है।

इस तंत्र के संदर्भ में पुनरावृत्ति सटीकता 100 निर्बाध चक्रों की एक श्रृंखला में अवलोकन की गई स्थिति परिवर्तन द्वारा व्यक्त की जाती है।

बल-फिट पकड़ के लिए उपयुक्त कार्य टुकड़े का वजन 0 के एक स्थिर घर्षण गुणांक का उपयोग करके गणना की जाती है।1इस गणना में 2 का सुरक्षा कारक भी शामिल है, जो गुरुत्वाकर्षण (जी) के कारण त्वरण के तहत फिसलने के खिलाफ एक सीमा प्रदान करता है।स्वीकार्य वर्कपीस वजन काफी अधिक हो सकता है.

बंद करने और खोलने की अवधि केवल आधार जबड़े के आंदोलनों से जुड़ी होती है और इसमें ग्रिपर फिंगर के परिवर्तन से संबंधित समय वृद्धि शामिल नहीं होती है।अतिरिक्त समय तत्व, जैसे कि वाल्व स्विचिंग समय, नली भरने के अंतराल, और पीएलसी प्रतिक्रिया समय, भी इन गणनाओं से बाहर हैं और चक्र समय अनुमानों के दौरान विचार किया जाना चाहिए।

इस प्रणाली की कार्यक्षमता एक दोहरे पिस्टन रैक और पिनियन संरचना के संचालन सिद्धांत पर आधारित है।

तकनीकी मापदंडः

उत्पाद के मुख्य शरीर का निर्माणएल्यूमीनियम, विशेष रूप से एक एक्सट्रूडेड प्रोफाइल तकनीक के माध्यम से, जो स्थायित्व और उच्च गुणवत्ता वाले खत्म सुनिश्चित करता है।

आधार जबड़े एक मजबूत से निर्मित कर रहे हैंएल्यूमीनियम मिश्र धातुऔर एक एनोडाइजिंग प्रक्रिया के साथ समाप्त होते हैं, जो अतिरिक्त लचीलापन और पहनने और संक्षारण के खिलाफ एक सुरक्षात्मक परत प्रदान करते हैं।

इस उत्पाद में एक सटीकप्रोफाइल रेल गाइडप्रणाली जो उच्च प्रदर्शन अनुप्रयोगों के लिए आवश्यक सुचारू और सटीक आंदोलन सुनिश्चित करती है।

इस उत्पाद का संचालन हैहवा सेसंचालित और फ़िल्टर्ड संपीड़ित हवा की आवश्यकता होती है, जो शुद्धता वर्ग के विनिर्देश के साथ ISO 8573-1:2010 मानक के अनुरूप है [7:4[4].

एक व्यापक24 महीने की गारंटीउत्पाद के लिए मन की शांति और लंबी अवधि के लिए विश्वसनीय सेवा प्रदान करता है।

खरीद के बाद, पैकेज में शामिल होगाकेंद्रित आस्तीन, सीधे कनेक्शन के लिए उपयुक्त ओ-रिंग, और विस्तृतइकट्ठा करने के निर्देशइसके अलावा, आपरेशन मैनुअल के साथ-साथ निगमन की घोषणा भी आपकी सुविधा के लिए आसानी से ऑनलाइन उपलब्ध है।

पकड बल बनाए रखने के लिए सुधार संभव हैं। उपकरण या तो एक यांत्रिक पकड बल रखरखाव इकाई या एक दबाव रखरखाव वाल्व के साथ सुसज्जित किया जा सकता है,एसडीवी-पीविभिन्न परिस्थितियों में निरंतर प्रदर्शन सुनिश्चित करता है।

अनुप्रयोग:

SCHUNK PHL 25-045 रोबोटिक आर्म पार्ट विभिन्न औद्योगिक सेटिंग्स में परिष्कृत पकड़ प्रणालियों के लिए डिज़ाइन किया गया एक आवश्यक घटक है।यह कठोर मानकों को पूरा करने के लिए प्रमाणित एक मजबूत डिजाइन का दावा हैसटीक इंजीनियरिंग के लिए SCHUNK ब्रांड की प्रतिष्ठा के साथ,PHL 25-045 मॉडल औद्योगिक उपकरणों के कई हिस्सों में एकीकृत है.

एक न्यूनतम आदेश मात्रा के लिए डिज़ाइन किया गया और इसकी कीमत $2600 है, यह ग्रिपर प्रणाली छोटे और बड़े पैमाने पर संचालन दोनों के लिए सुलभ है।मानक पैकेज यह सुनिश्चित करता है कि उत्पाद सुरक्षित रूप से पहुंचे और तत्काल तैनाती के लिए तैयार होसमय पर डिलीवरी के समय और टी/टी या लिंक के माध्यम से लचीली भुगतान शर्तों के साथ, SCHUNK अपने ग्राहकों को सुविधा और दक्षता प्रदान करता है।इन रोबोटिक आर्म पार्ट्स की आपूर्ति क्षमता विभिन्न उद्योगों की मांगों को पूरा करने के लिए पर्याप्त है, यह सुनिश्चित करता है कि भागों की उपलब्धता के बारे में चिंता किए बिना संचालन को स्केल किया जा सके।

पीएचएल 25-045 का Ocv 63.7V है और इसमें एक चर सफाई अंतराल है, जो कि ग्रिपर प्रणाली के प्रदर्शन और दीर्घायु को बनाए रखने के लिए महत्वपूर्ण है।इसकी IP65 सुरक्षा रेटिंग का अर्थ है कि उत्पाद को धूल के प्रवेश और किसी भी दिशा से कम दबाव वाले पानी के जेट से अच्छी तरह से संरक्षित किया गया है, जिससे यह कठोर औद्योगिक वातावरण में उपयोग के लिए उपयुक्त है।ये विशेषताएं SCHUNK PHL 25-045 किसी भी स्वचालित या अर्ध-स्वचालित प्रणाली का एक अभिन्न अंग है कि विश्वसनीय और सटीक पकड़ क्षमताओं की आवश्यकता है.

SCHUNK PHL 25-045 के लिए आवेदन के अवसरों और परिदृश्यों में स्वचालित असेंबली लाइनें, मशीन सेवा, सामग्री हैंडलिंग, और ऑटोमोबाइल विनिर्माण जैसे क्षेत्रों में पैकेजिंग शामिल हैं,इलेक्ट्रॉनिक्सइसकी अनुकूलन क्षमता और सटीकता इसे किसी भी औद्योगिक उपकरण भागों की सूची का एक अमूल्य घटक बनाती है,कई परिचालन सेटअपों में पकड़ प्रणालियों की दक्षता और प्रभावशीलता में वृद्धि.

यह एक छोटी कार्यशाला या एक बड़ी उत्पादन सुविधा के लिए है या नहीं, SCHUNK PHL 25-045 आधुनिक उद्योगों की मांग के प्रदर्शन और विश्वसनीयता प्रदान करता है।अपनी व्यापक आपूर्ति क्षमता और गुणवत्ता के प्रति प्रतिबद्धता के साथ, SCHUNK यह सुनिश्चित करता है कि इसकी ग्रिप सिस्टम उन व्यवसायों के लिए शीर्ष विकल्प बनी रहे जो अपने परिचालन को बेहतर औद्योगिक उपकरण भागों के साथ अनुकूलित करना चाहते हैं।

अनुकूलन:

ब्रांड नाम:शंकु

मॉडल संख्याःPHL 25-045

उत्पत्ति का स्थान:चीन

प्रमाणनःप्रदान करना

न्यूनतम आदेश मात्राः1

मूल्यः$2600

पैकेजिंग विवरणःमानक पैकेज

प्रसव का समय:समय पर

भुगतान की शर्तेंःटी/टी, लिंक

आपूर्ति की क्षमताःपर्याप्त है

एक जबड़े पर स्ट्रोकः45 मिमी

सफाई अंतराल:चर

खोलने का बलः500 एन

मॉडल:PHL 25-045

उत्पाद का प्रकार:रोबोट ग्रिपर

हमारे रोबोट ग्रिपर रोबोट सिस्टम के विभिन्न प्रकार के साथ संगत है, सहितअसेंबली रोबोट आर्म,चीनी रोबोट बांह, औरएबीबी रोबोट बांहयह एक बहुमुखी घटक है जिसे सटीकता और विश्वसनीयता के लिए डिज़ाइन किया गया है।

सहायता एवं सेवाएं:

हमारे रोबोटिक आर्म पार्ट्स उत्पाद में आपकी संतुष्टि और आपके रोबोटिक आर्म के इष्टतम प्रदर्शन को सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाएं शामिल हैं।हमारे समर्थन में विस्तृत उत्पाद प्रलेखन शामिल है, हमारी वेबसाइट पर एक मजबूत FAQ अनुभाग, और प्रोग्रामिंग और निदान उद्देश्यों के लिए फर्मवेयर अपडेट और सॉफ्टवेयर उपकरण तक पहुंच।हम भी रखरखाव युक्तियाँ और अपने रोबोट हाथ घटकों की देखभाल के लिए सर्वोत्तम प्रथाओं प्रदान करते हैं. कृपया ध्यान दें कि प्रत्यक्ष तकनीकी सहायता सेवाएं मानक कार्य घंटों के दौरान प्रदान की जाती हैं और क्षेत्र के आधार पर भिन्न हो सकती हैं. जटिल मुद्दों का समस्या निवारण करने के लिए,तकनीकी विशेषज्ञों की हमारी समर्पित टीम आपको चरण-दर-चरण मार्गदर्शन प्रदान करने के लिए तैयार है।अधिक संसाधनों और सहायता सामग्री के लिए कृपया हमारी वेबसाइट देखें।

पैकिंग और शिपिंगः

रोबोटिक आर्म पार्ट्स के लिए उत्पाद पैकेजिंगः

रोबोटिक आर्म पार्ट्स के सभी घटक परिवहन के दौरान स्थिरता सुनिश्चित करने के लिए कस्टम-फिट सुरक्षात्मक फोम आवेषण में सुरक्षित रूप से संलग्न हैं।प्रत्येक भाग व्यक्तिगत रूप से विद्युत विकिरण क्षति को रोकने के लिए विरोधी स्थैतिक सामग्री में लिपटे हैबाहरी पैकेजिंग में टिकाऊ, तरंगदार कार्डबोर्ड बॉक्स होता है, जिस पर उत्पाद का नाम, भाग संख्या और आसानी से पहचान और सूची प्रबंधन के लिए स्कैन करने योग्य बारकोड होता है।

रोबोटिक आर्म पार्ट्स के लिए शिपिंग निर्देशः

पैक किए गए रोबोटिक आर्म पार्ट्स को सभी पक्षों पर नाजुक हैंडलिंग स्टिकर के साथ एक सीलबंद लहराती कार्डबोर्ड बॉक्स में भेज दिया जाएगा ताकि कुरियरों को नाजुक सामग्री के बारे में सूचित किया जा सके।बॉक्स परिवहन के दौरान खोलने को रोकने के लिए भारी शुल्क शिपिंग टेप के साथ कसकर सील किया जाएगाएक विस्तृत पैकिंग स्लिप एक जलरोधक थैली में बाहर से संलग्न किया जाएगा, जिसमें सभी शामिल घटकों और उनकी संबंधित मात्राओं की सूची दी जाएगी।शिपिंग एक भरोसेमंद लॉजिस्टिक्स प्रदाता के माध्यम से की जाएगी जिसमें सामग्री के पूर्ण मूल्य के लिए बीमा कवरेज होगा, और ट्रैकिंग जानकारी भेजने पर प्रदान की जाएगी।
